Λεπτομέρειες:
|
Αριθμός αγωγού:: | ≥ 10 | Οπτική ίνα καλωδίων:: | G652/G655/G657 |
---|---|---|---|
Οπτικός τύπος καλωδίων:: | Τρόπος Muti | Ελάχιστο εκτατό φορτίο:: | 500N (βραχυπρόθεσμος), 600N (μακροπρόθεσμο) |
Οπτικό βάρος καλωδίων:: | 67kg/km | Οπτικό νούμερο ινών:: | 2-24 πυρήνας |
Λειτουργούσα θερμοκρασία:: | -40~+60℃ | Οπτική εφαρμογή καλωδίων:: | Αγωγός, εναέριος, άμεσος ενταφιασμός |
Υψηλό φως: | καλώδιο οπτικών ινών 67kg/km,G657 καλώδιο οπτικών ινών,Υπαίθριο καλώδιο οπτικών ινών GYXTW |

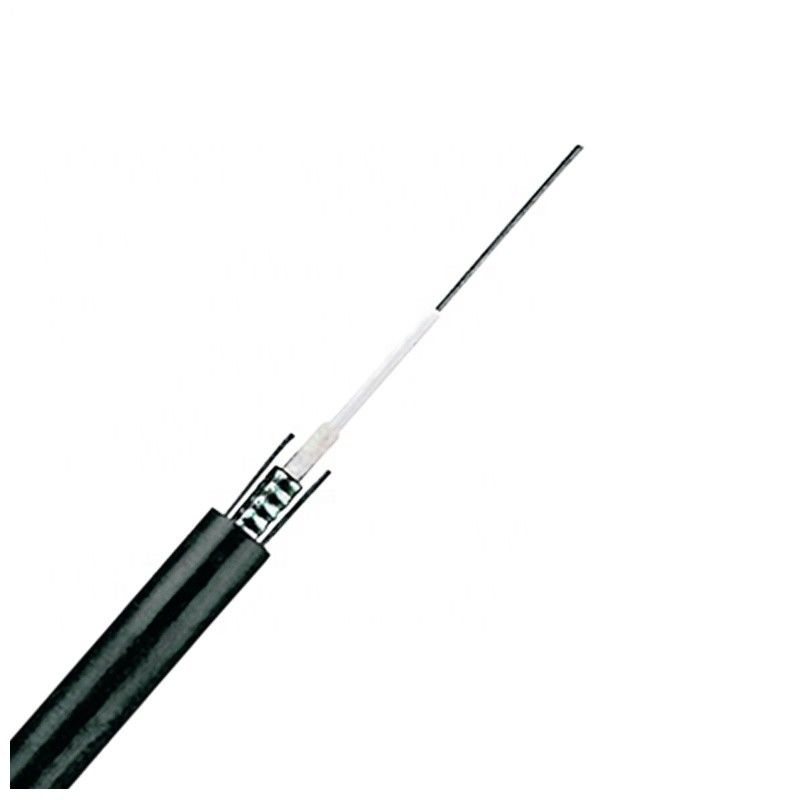

Υπαίθρια χαλαρή ίνα Gyxtw G652D κατασκευαστών καλωδίων οπτικών ινών σωλήνων καλωδίων ινών GYXTW
2~24 ενιαίος τρόπος πυρήνων & πολλαπλού τρόπου υπαίθριο θωρακισμένο καλώδιο οπτικών ινών GYXTW
Περιγραφή

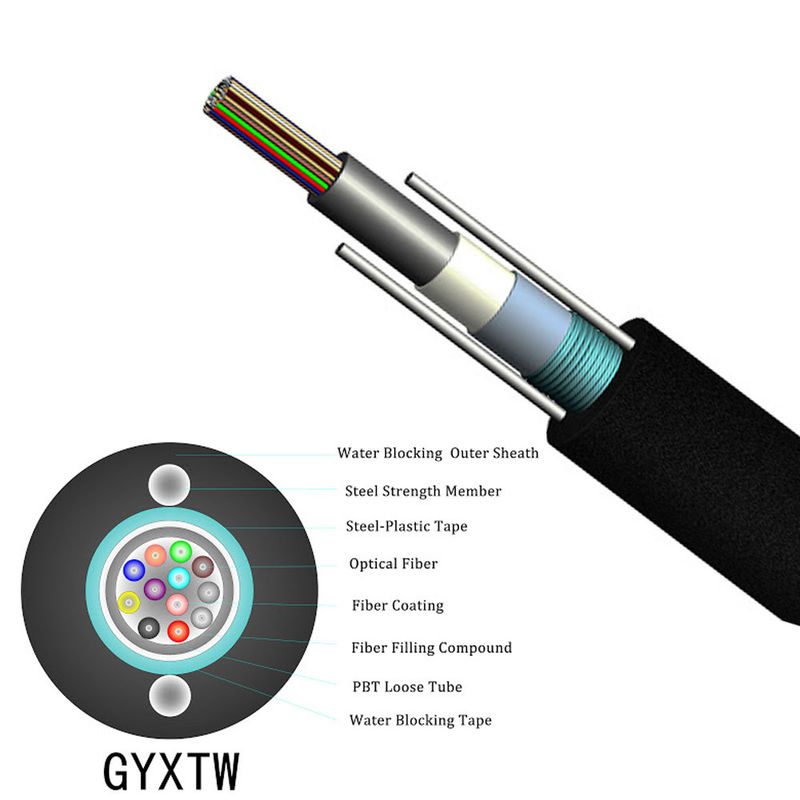

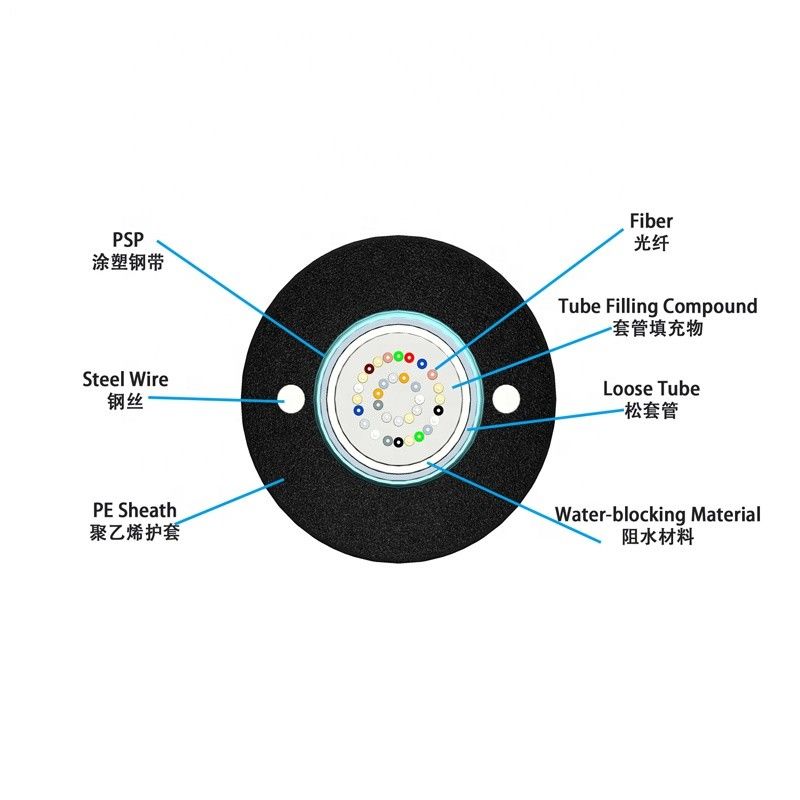

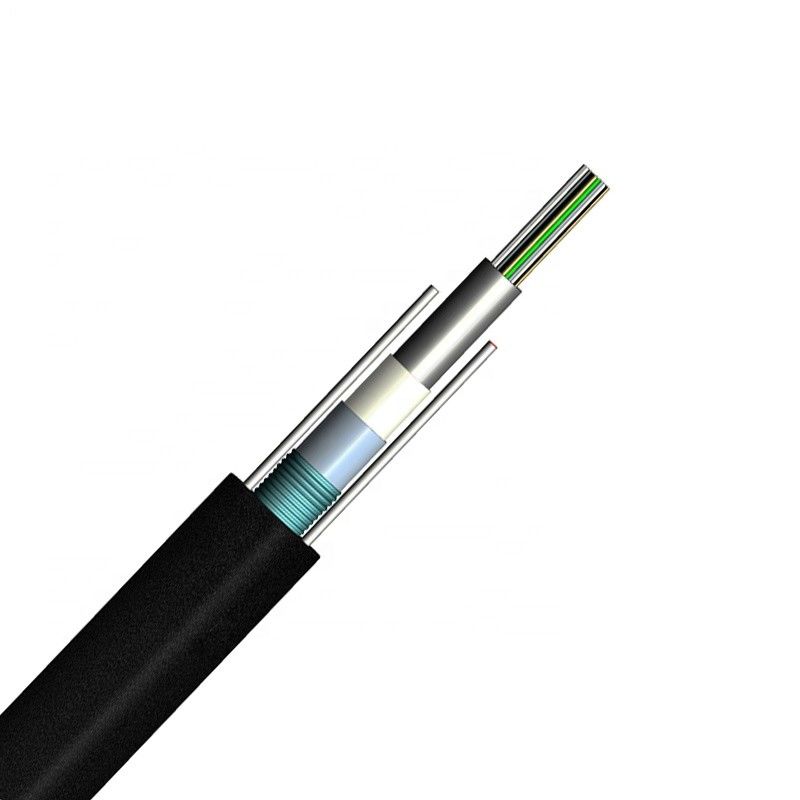

Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Παράμετρος ινών
Αριθ. | Στοιχεία | Μονάδα | Προδιαγραφή | |
G.652D | ||||
1 | Διάμετρος τομέων τρόπου | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Διάμετρος επένδυσης | μm | 124.8±0.7 | |
3 | Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
4 | Concentricity πυρήνας-επένδυσης λάθος | μm | ≤0.5 | |
5 | Διάμετρος επιστρώματος | μm | 245±5 | |
6 | Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
7 | Επένδυση-επένδυση Concentricity του λάθους | μm | ≤12.0 | |
8 | Μήκος κύματος διακοπών καλωδίων | NM | λcc≤1260 | |
9 | Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Παράμετροι καλωδίων
Στοιχεία | Προδιαγραφές | |
Αρίθμηση ινών | 2~24 | |
Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250µm±15µm |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
Χαλαρός σωλήνας | Διάσταση | 2.10mm±0.05mm |
Υλικό | PBT | |
Χρώμα | Φυσικός | |
Μέλος δύναμης | Διάμετρος | 1.0mm |
Υλικό | Χάλυβας | |
Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
Υλικό | PE | |
Χρώμα | Μαύρος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Στοιχεία | Ενώστε | Προδιαγραφές |
Tensio (μακροπρόθεσμο) | Ν | 600 |
Ένταση (βραχυπρόθεσμη) | Ν | 1500 |
Συντριβή (μακροπρόθεσμη) | N/10cm | 300 |
Συντριβή (βραχυπρόθεσμη) | N/10cm | 1000 |
Ελάχιστη ακτίνα κάμψεων (δυναμική) | χιλ. | 20D |
Ελάχιστη ακτίνα κάμψεων (στατική) | χιλ. | 10D |
Θερμοκρασία εγκατάστασης | ℃ | -20~+60 |
Λειτουργούσα θερμοκρασία | ℃ | -40~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+70 |
Τεχνική παράμετρος
Αρίθμηση ινών | Διάμετρος καλωδίων (χιλ.) | Βάρος καλωδίων (kg/km) |
Εκτατή δύναμη Πολύ/απότομα Όρος (ν) |
Αντίσταση συντριβής Πολύ/απότομα Όρος (N/100mm) |
Κάμψη Ακτίνα στατική/δυναμική (χιλ.) |
2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Χαρακτηριστικά μετάδοσης | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Ανώτατη μείωση (dB/km) (+20℃) |
850 NM | 3.0 | 3.3 | ||
1300 NM | 1.0 | 1.0 | |||
1310 NM | 0,36 | 0,4 | |||
1550 NM | 0,24 | 0,23 | |||
Καλώδιο χαριτωμένος-από το μήκος κύματος (NM) | ≤1260 | ≤1450 |
Συσκευασία & ναυτιλία
Τύπος καλωδίων | Μήκος τυμπάνων (χλμ) | Μέγεθος τυμπάνων/χαρτοκιβωτίων (εκατ.) | Ακαθάριστο weight/CTN (κλ) | KMs/20ft |
GYXTW 2~12F | 2 | 70*70*60 | 160 | 144 |
FAQ
Q1: Είστε εμπορικός επιχείρηση ή κατασκευαστής;
Είμαστε επαγγελματικός κατασκευαστής εκείνο το παράγοντας καλώδιο επικοινωνίας, όπως UTP/FTP/SFTP cat5, cat5e, cat6, cat7, σκοινί μπαλωμάτων, ομοαξονικό καλώδιο, καλώδιο τροφοδοσίας, κ.λπ. Όταν έχετε το ταξίδι στην Κίνα, αισθανθείτε ελεύθερος να μας έρθει σε επαφή με για να σας επιλέξει επάνω στον αερολιμένα και να καλωσορίσει για να επισκεφτεί το εργοστάσιό μας.
Q2: Γιατί μας επιλέξτε; Ποιο είναι το πλεονέκτημά σας;
Το εργοστάσιό μας που καθιερώνεται το 2011, τοποθετημένος στην πόλη Dongguan περιοχής Baiyun. Διάφορα καλώδια προϊόντων για περισσότερο από 9 έτη εμπειρίας. Μπορείτε να πάρετε τα ποιότητα-σίγουρα προϊόντα και μια άριστη εμπειρία αγοράς από μας!
Ποιοτικά προϊόντα: Υψηλός - ποιοτική πρώτη ύλη
Ανταγωνιστική τιμή: Τιμή εργοστασίων
Υπηρεσία cOem: Προσφορά και ευπρόσδεκτη υπηρεσία cOem
Στοχαστική υπηρεσία: Γρήγορη απάντηση μέσα σε 24 ώρες
Γρήγορος χρόνος παράδοσης: Ακριβείς σχέδιο παραγωγής και ημερομηνία παράδοσης.
Q3: Θα δεχτείτε τη διαταγή δειγμάτων;
Ναι, είστε ευπρόσδεκτοι να τοποθετήσετε τη διαταγή δειγμάτων να εξετάσετε την ανώτερη ποιότητα και τις υπηρεσίες μας.
Q4: Χρονική παράδοση;
1*20 " GP: Μέσα σε 10 ημέρες μετά από λάβετε την κατάθεση.
1*40 " GP: Μέσα σε 12 ημέρες μετά από λάβετε την κατάθεση.
1*40 " HQ: Μέσα σε 15 ημέρες μετά από λάβετε την κατάθεση.
Για τα στοιχεία αποθεμάτων, μόνο 2 ημέρες για το χρόνο παράδοσης.
Q5: Όρος πληρωμής;
T/T, Western Union, γραμμάριο χρημάτων, Paypal, κ.λπ.
