Περιγραφή καλωδίου εμπλάστρου οπτικών ινών
|
|
Καλώδιο εμπλάστρου οπτικών ινών
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Τα ακρωνύμια SC, LC, FC και ST αναφέρονται στους πιο συνηθισμένους τύπους οπτικών υποδοχών σε εφαρμογές FTTH και δίκτυα δεδομένων.Όσον αφορά την ορολογία PC/UPC/APC, αναφέρεται στον τύπο στίλβωσης που εφαρμόζεται στο οπτικό τερματικό (ferrule) που καθιστά δυνατή τη διέλευση παλμών φωτός λέιζερ μέσω δύο οπτικών ινών.
Τότε, για παράδειγμα, μια τυπική πλεξίδα FTTH με βύσμα SC/APC αναφέρεται σε σύνδεσμο SC με γυάλισμα APC.
Πριν ξεκινήσετε: Μια καλή πρακτική είναι να διατηρείτε καθαρές τις άκρες των φερουλίων για να βελτιστοποιήσετε την οπτική σύνδεση.Εάν ο σύνδεσμος λερωθεί, πρέπει να χρησιμοποιήσετε ένα καθαριστικό οπτικού βύσματος για να απαλλαγείτε από σκόνη και σημεία.
Διάγραμμα τυπικού συνδετήρα οπτικών ινών τύπου SC
Λεπτομέρεια οπτικού βύσματος SC (Σύνδεσμος συνδρομητή ή τετράγωνος σύνδεσμος)
* Το "SC" σημαίνει... Συνδετικός σύνδεσμος ή Τετράγωνος σύνδεσμος
* Μια σύντομη ιστορία: Αναπτύχθηκε από τη Nippon Telegraph and Telephone, έχει γίνει το πιο δημοφιλές λόγω του μειωμένου κόστους παραγωγής του.
* Χαρακτηριστικά: Γρήγορη τοποθέτηση με ώθηση και έλξη.Είναι συμπαγής, επιτρέποντας μεγάλη πυκνότητα συνδέσμων ανά όργανο.Χρησιμοποιείται σε FTTH, τηλεφωνία, CATV κ.λπ.
* Οπτικά χαρακτηριστικά: Για ίνες single mode και multimode.Απώλειες 0,25 dB.

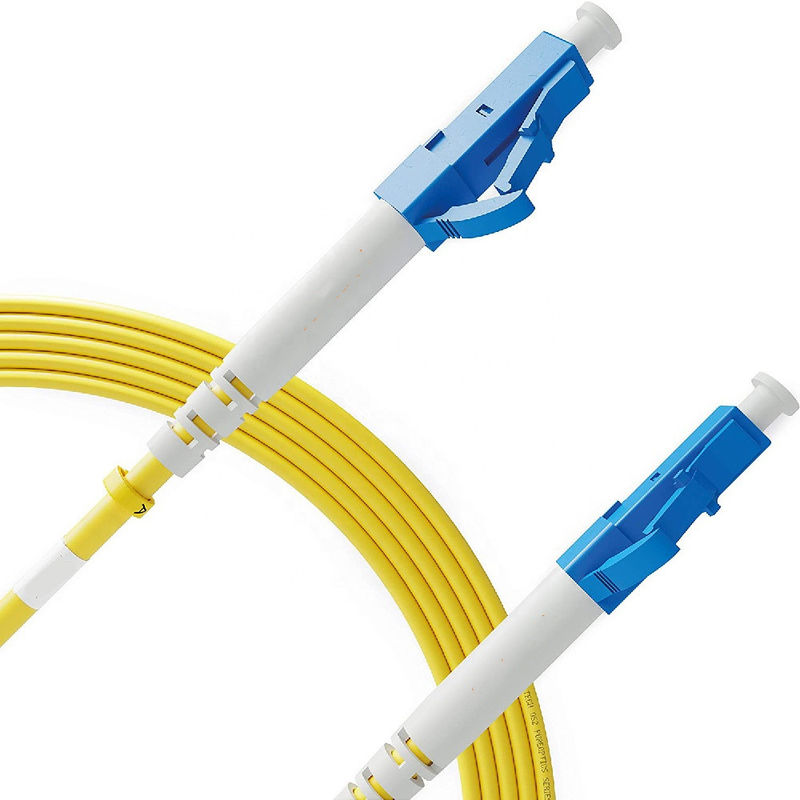

Λεπτομέρεια ενός οπτικού βύσματος LC (Lucent Connector ή Little Connector)
* Το "LC" σημαίνει... Lucent Connector ή Little Connector.
* Σύντομη ιστορία: Αναπτύχθηκε από την Lucent Technologies και κυκλοφόρησε το 1997.
* Χαρακτηριστικά: Εξάρτημα push-and-pull (θυμίζει RJ45).Ασφαλέστερο και πιο συμπαγές από τον τύπο SC, επιτρέποντας ακόμη μεγαλύτερη πυκνότητα συνδέσμων σε ράφια, πάνελ και FTTH.
* Οπτικά χαρακτηριστικά: Για μονότροπες και πολύτροπες ίνες.Απώλειες 0,10 dB.
Λεπτομέρεια ενός οπτικού βύσματος FC (Ferrule Connector)
* Το "FC" σημαίνει Ferrule Connector.
* Σύντομη ιστορία: Ήταν ο πρώτος οπτικός σύνδεσμος που χρησιμοποιούσε κεραμικό δακτύλιο, που αναπτύχθηκε από τη Nippon Telephone and Telegraph.Η χρήση του γίνεται λιγότερο συνηθισμένη προς όφελος των υποδοχών SC και LC.
* Χαρακτηριστικά: Το βιδωτό εξάρτημα του συνδετήρα είναι ανθεκτικό στους κραδασμούς.επομένως χρησιμοποιείται σε εφαρμογές υπό κίνηση.Χρησιμοποιείται επίσης σε όργανα ακριβείας (όπως το OTDR) και είναι πολύ δημοφιλές στην CATV.
* Οπτικά χαρακτηριστικά: Για ίνες single mode.Οι απώλειες εισαγωγής του φτάνουν τα 0,3 dB.
Γυάλισμα με φερμουάρ οπτικών ινών: PC, UPC και APC
* Η/Υ: Φυσική Επαφή.Ο δακτύλιος είναι λοξότμητος και φινιρισμένος σε απλή επιφάνεια.Αυτό αποφεύγει τα κενά διαστήματα μεταξύ των συνδέσμων των συνδετήρων που συνδέονται και επιτυγχάνει απώλειες εισαγωγής μεταξύ -30 dB και -40 dB.Η χρήση του πέφτει όλο και περισσότερο έξω.
* UPC: Υπερφυσική επαφή.Μοιάζουν με τις υποδοχές του υπολογιστή, επιτρέποντας μείωση των απωλειών επιστροφής σε ένα περιθώριο μεταξύ -40 και -55 dB χάρη στην ευκρινέστερη καμπύλη της λοξοτομής.Η τρέχουσα τάση το χρησιμοποιεί σε προθεσμίες για να επιτρέπει στους χειριστές να πραγματοποιούν δοκιμές δικτύων, για παράδειγμα, χρησιμοποιώντας ένα OTDR.
* APC: Γωνιακή Φυσική Επαφή.Ο δακτύλιος καταλήγει σε μια απλή επιφάνεια με γωνία 8 μοιρών, καθιστώντας τον τον σύνδεσμο που επιτυγχάνει την καλύτερη οπτική ζεύξη, επειδή μειώνει τις απώλειες επιστροφής στα -60 dB, επιτρέποντας έτσι την αύξηση του αριθμού των χρηστών σε ίνες απλής λειτουργίας.Για το λόγο αυτό, σε συνδυασμό με το συνεχώς μειωμένο κόστος κατασκευής του, το APC έχει γίνει ο πιο χρησιμοποιούμενος τύπος γυαλίσματος.
Συσκευασία & Παράδοση
Εφαρμογή
Σχετικά με εμάς
Η Guangzhou Jingchang Wire & Cable Co., LTD είναι κορυφαίος κατασκευαστής καλωδίων στο Guangzhou της Κίνας, η εταιρεία συγκέντρωσε μια ομάδα ανώτερων εγχώριων και ξένων.
Η Jinchang έχει 15 χρόνια ιστορία.Επί του παρόντος, έχουμε 1 εργοστάσια στην Κίνα.Η συνολική έκταση είναι 12000 τετραγωνικά μέτρα, 10 γραμμές παραγωγής.Τα εργοστάσια απασχολούν 200 άτομα για την παραγωγή προϊόντων δικτύωσης.
